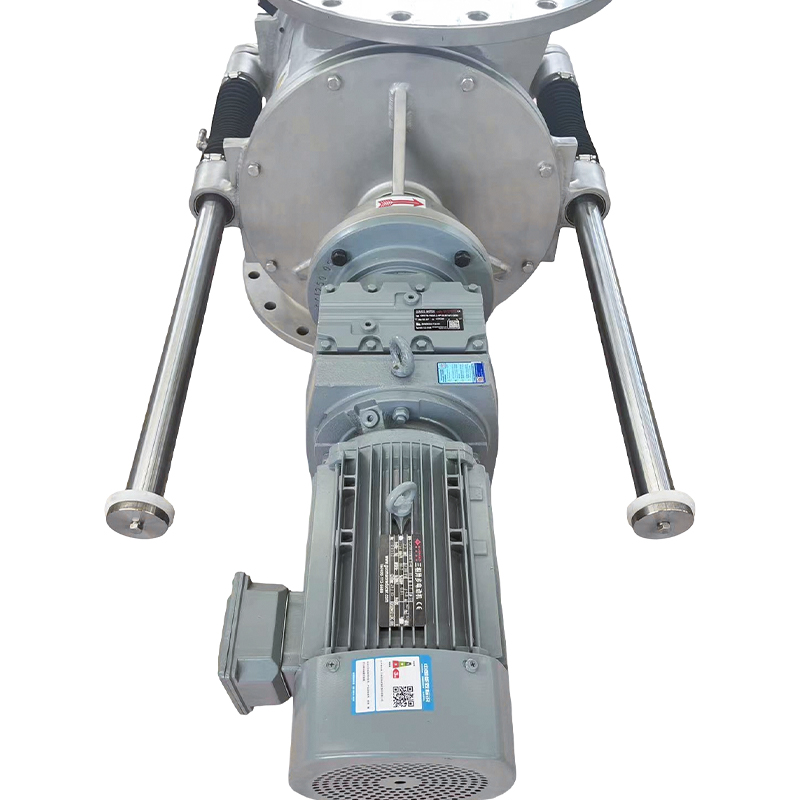

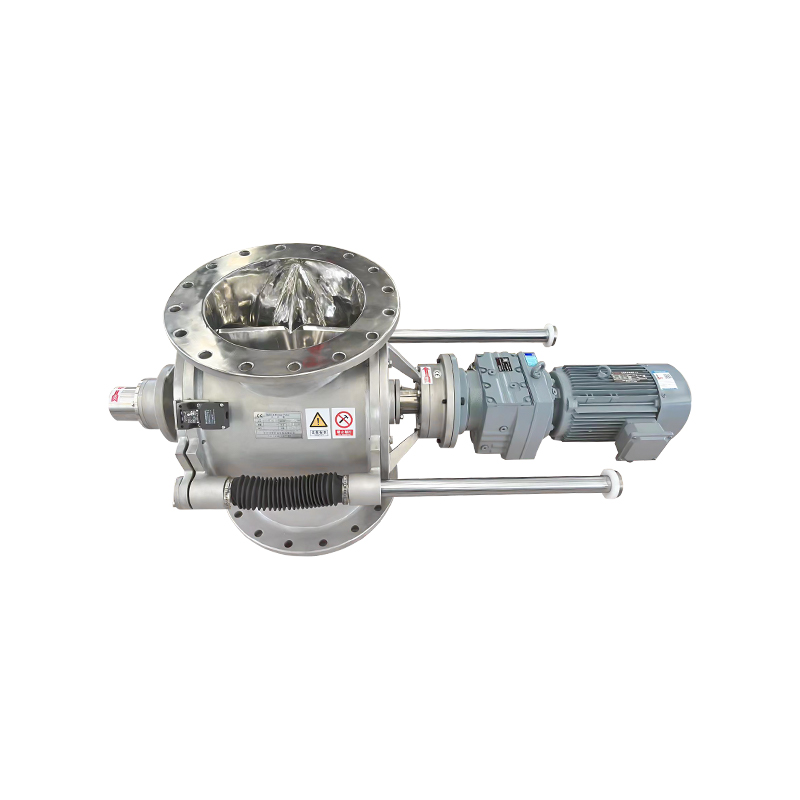

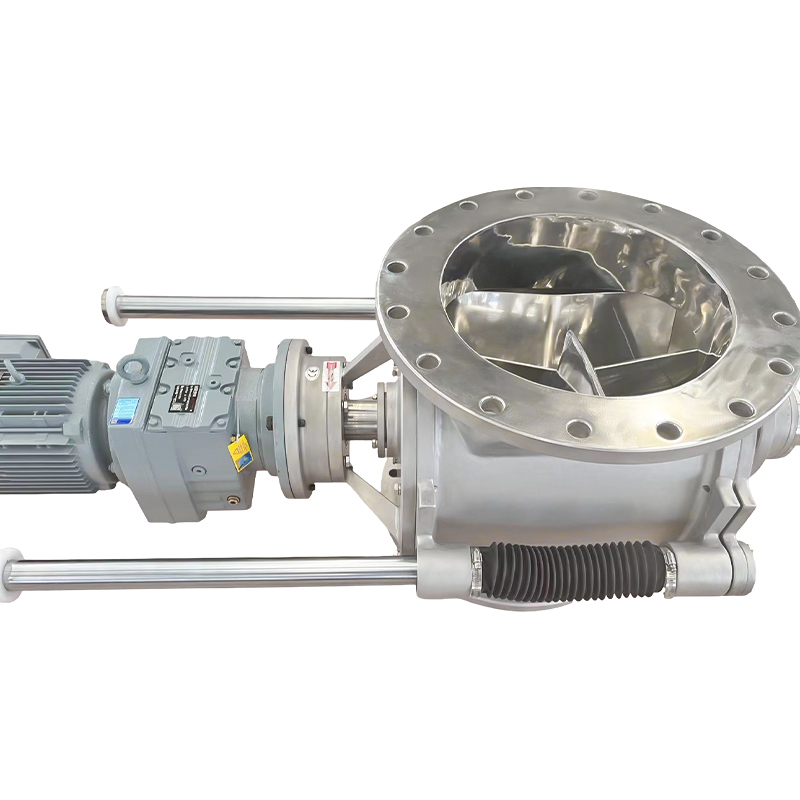

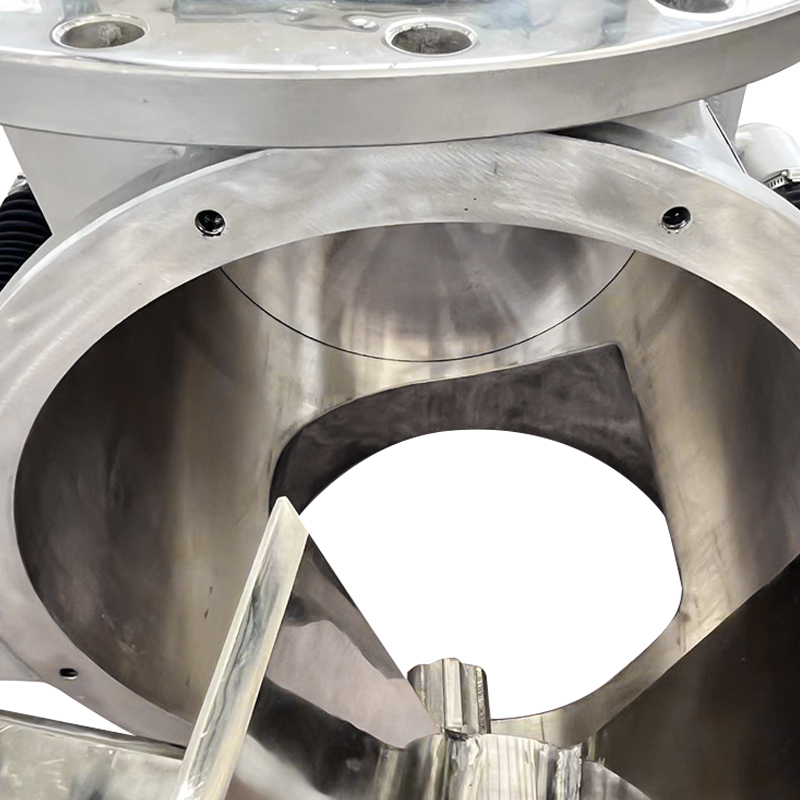

Rotačný ventil proti zaseknutiu s posunutým vstupom a výstupom

1. Odsadenie stredovej čiary vstupu/výstupu

Stred napájacieho otvoru a stred výstupu sú posunuté o určitú vzdialenosť pozdĺž osi rotora (zvyčajne 1/4~1/3 dĺžky rotora).

Dutina rotora nie je počas procesu otáčania vystavená vstupu a výstupu súčasne, čím sa vytvára segmentovaný pracovný proces „prvé úplné naplnenie → uzavretý prenos → úplné vyprázdnenie“. Extrémna ochrana integrity materiálu
Vyhnite sa strihaniu a drveniu častíc: Materiál sa prenáša v uzavretej dutine a nedochádza k šmykovému účinku lopatiek rotora a okrajov plášťa na častice (materiál je stláčaný a strihaný lopatkami a plášťom, keď je symetrický ventil vypustený).

Použiteľné materiály:

· Krehké kryštály (ako glutaman sodný, močovinové granule)

·Pufované jedlo, instantné granule

· Nosič katalyzátora, aktívne uhlie

·Lekárske granule

2. Zámok s vysokou vzduchotesnosťou
Fyzicky izolujte vzduchovú cestu: Tým, že sa vstup/výstup neotvára súčasne, komora rotora tvorí v prenosovej časti úplne uzavretú vzduchotesnú komoru, ktorá úplne blokuje skrat prúdenia vzduchu.

Porovnanie výkonu:

·Typ ventilu Miera úniku (m³/min) Použiteľný tlakový rozdiel (kPa)
·Štandardný symetrický ventil 0,8~1,5 < 10
·Offsetový ventil 0,1~0,3 ≤ 30
· Použiteľné systémy:
· Napájanie pneumatickým dopravným čerpadlom do sila, napájanie fluidným lôžkom, vykladanie podtlakového systému na odstraňovanie prachu.

3. Presné dávkovanie a plnenie
Konštantný objem komory: Materiál nemá žiadne vytláčanie ani prepad v uzavretej komore a výstupný objem každej komory = geometrický objem × hustota materiálu.

Miera plnenia > 95 % (symetrický ventil len 70 ~ 85 %): Komora je úplne zarovnaná so vstupom počas fázy podávania, čím sa predlžuje čas plnenia.

Aplikačné scenáre:

· Kvantitatívny dávkovací systém

· Podávanie baliaceho stroja

· Vstrekovanie katalyzátora reaktora

4. Vylepšená prispôsobivosť lepivým/ľahko premosťujúcim materiálom
Žiadne vytláčanie s núteným vykladaním: Materiál je voľne vypúšťaný v komore, aby sa zabránilo poškriabaniu lepkavých materiálov a ich spájaniu čepeľami.

Predĺžte čas kŕmenia: Offset predlžuje fázový uhol podávania, takže ľahké materiály majú dostatok času preniknúť do dutiny a znížiť premostenie.
